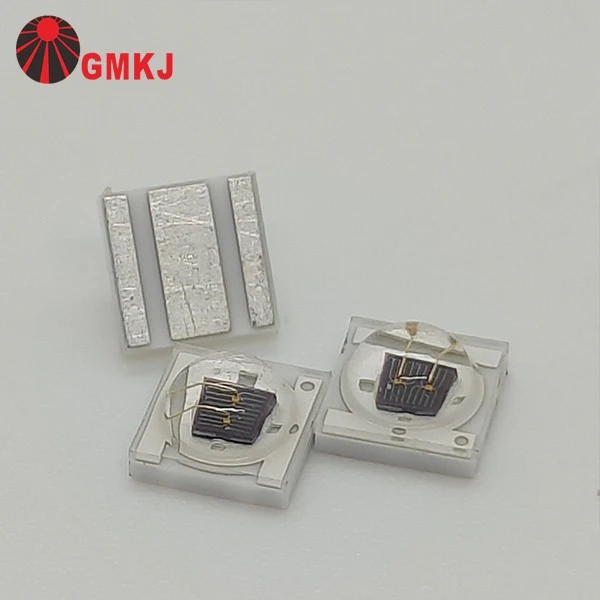

Specifikacije IR 810nm 3535 SMD LED diode
| Naziv proizvoda | IR 810nm 3535 SMD LED dioda |
| Broj dijela | GT-3535R805-1CC0-G1D2M |
| Brend čipsa | Taiwan Epileds |
| Marka proizvođača na etiketi |
GMKJ Brand Proizveden od strane Guangmai Technology Co., Ltd, koji se nalazi u gradu Shenzhen, Kina |
| Input |
1.4-1.8vdc sa IFmax 700mA |
| Svjetlosni / Radiant Flux | 400-600mW na 700mA |
| Efikasnost osvetljenja | Nevidljive infracrvene LED diode, nisu dostupne LM/W |
| Talasna dužina/Boja |
Maksimalna talasna dužina 805-810 nm
Ostale talasne dužine dostupne ovde u infracrvenoj talasnoj dužini: 730-740nm; 805-810nm; 830-835nm; 845-855nm; 900-910nm; 940-950nm;
SWIR talasna dužina dostupna u: 1040-1050 nm; 1060-1080nm; 1200-1250nm; 1300-1350 nm; 1400-1450 nm; 1500-1550 nm; 1570-1580nm; 1600-1650nm; |
| Snaga |
1-3 Watt |
| Materijal pakovanja |
AL2O3 keramika, 3.5x3.5mm smd led |
| Ugao osvetljenja |
Ugao osvjetljenja od 120 stepeni, kupolasto silikonsko sočivo (redovne zalihe, mala količina je u redu) Ugao osvetljenja od 90 stepeni, kupolasta silikonska sočiva (MOQ 2000 kom) Ugao osvetljenja od 60 stepeni, kupolasto silikonsko sočivo (MOQ 2000 kom) Ugao osvjetljenja od 30 stepeni, kupolasta silikonska sočiva (MOQ 2000 kom) |
| Cijena | Molimo kontaktirajte GMKJ za cijenu |
| Min. količina narudžbe |
U zavisnosti od raspoloživosti zaliha: Ako imamo zalihe spremne za isporuku, onda je čak 100 komada sa svrhom testiranja uzoraka prihvatljivo ovdje. Ako nema zaliha, onda nam je potrebna minimalna količina narudžbe od najmanje 1000 kom sa 1 rolnom. |
| Garancija | 4 godine |
| OEM usluga |
1. SKD dijelovi dostupni; 2. Prilagođeni LED niz sa veličinom koja vam je potrebna je OK ovdje. |
| Broj dijela | Snaga | Talasna dužina | Brend čipsa | Ulazne specifikacije | ||
| GT-3535R700-G1D2 | 1-3W | 700-710nm | Tajvan Epileds 42 mil | 2V 700mA | ||
| GT-3535R730-G1B7 | 1W | 730-740nm | Tajvan Epileds 27mil | 2V 350mA | ||
| GT-3535R730-S2D5 | 1-3W | 730-740nm | Predloženo! Shilan 45 mil, visoka optička snaga/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 2V 700mA | ||
| GT-3535R730-G1D2 | 1-3W | 730-740nm | Tajvan Epileds 42mil/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 2V 700mA | ||
| GT-3535R750-G1D2 | 1-3W | 750-760nm | Tajvan Epileds 42 mil | 2V 700mA | ||
| GT-3535R760-G1D2 | 1-3W | 760-765 nm | Tajvan Epileds 42 mil | 2V 700mA | ||
| GT-3535R780-G1D2 | 1-3W | 780-790nm | Tajvan Epileds 42 mil | 2V 700mA | ||
| GT-3535R800-G1D2 | 2-3W | 800-810nm, 400-600mW | Tajvan Epileds 42 mil | 1.5V max 1000mA | ||
| GT-3535R800-1CS0-G1D2 | 4-6W | 800-810nm, 800-900mW | Epileds 42mil, Nano Stack visok mW/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 3V max 1000mA | ||
| GT-3535R830-G1D2 | 2-3W | 830-840nm, 400-600mW | Tajvan Epileds 42 mil | 1.5V max 1000mA | ||
| GT-3535R850-S2B6 | 1.5W | 845-855 nm (preporučeno) | Kina Shilan 26 mil, visoka mW/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 1.5V max 500mA | ||
| GT-3535R850-S2C6 | 2W | 845-855 nm (preporučeno) | Kina Shilan 36 mil, visoka mW/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 1.5V max 700mA | ||
| GT-3535R850-S2D2 | 3W | 845-855 nm (preporučeno) | Kina Shilan 42 mil, visoka mW/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 1.5V max 1000mA | ||
| GD-3535R850-S2D2 | 3-4W | 845-855 nm (preporučeno) | Kina Shilan 42 mil, visoka mW/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 1.5V max 1500mA | ||
| GT-3535R850-G1D2 | 2-3W | 845-855nm, 400-600mW | Tajvan Epileds 42mil/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 1.5V max 1000mA | ||
| GT-3535R850-1CS0-G1D2 | 3-5W | 845-855nm, 800-900mW | Taiwan Epileds 42mil, Nano Stack/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 3V max 1000mA | ||
| GD-3535R850-1CS0-S1D2 | 4-6W | 850-855nm, 1500-1800mW | Kina Sanan 42mil, Nano Stack/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 3V max 1500mA | ||
| GT-3535R880-G1D2 | 2-3W | 880-885nm, 400-600mW | Tajvan Epileds 42 mil | 1.5V max 1000mA | ||
| GT-3535R900-G1D2 | 2-3W | 900-910nm, 400-600mW | Tajvan Epileds 42 mil | 1.5V max 1000mA | ||
| GT-3535R940-G1B8 | 1W | 940-950nm | Tajvan Epileds 28 mil | 1.5V 350mA | ||
| GT-3535R940-G1D2 | 2-3W | 940-950nm, 400-600mW | Tajvan Epileds 42mil/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 1.5V max 1000mA | ||
| GT-3535R940-S1D2 | 2-4W | 940-950nm (preporučeno) 500-700mW | Kina Sanan 42mil / 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 1.5V max 1500mA | ||
| GT-3535R940-1CS0-G1D2 | 3-5W | 940-950nm, 800-900mW | Taiwan Epileds 42mil, Nano Stack/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 3V max 1000mA | ||
| GD-3535R940-1CS0-S1D2 | 4-6W | 940-950nm, 1500-1800mW | Kina Sanan 42mil, Nano Stack/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 3V max 1500mA | ||
| GT-3535R940-G1B8 | 1W | 940-950nm | Tajvan Epileds 28 mil | 1.5V 350mA | ||
| GT-3535R980-G1D2 | 1-3W | 980-985 nm | Tajvan Epileds 42 mil | 1.5V 700mA | ||
| GT-3535R1040-G1D2 | 1-3W | SWIR 1040-1050nm | Tajvan Epileds 42mil/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 1.0-1.4V 700mA | ||
| GT-3535R1060-S1D2 | 1-3W | SWIR 1060-1070nm | Kina Sanan 42mil/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 1.0-1.4V 700mA | ||
| GT-3535R1060-G1D2 | 1-3W | SWIR 1060-1080nm | Tajvan Epileds 42mil/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 1.0-1.4V 700mA | ||
| GT-3535R1200-G1D2 | 1-3W | SWIR 1200-1250nm | Tajvan Epileds 42mil/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 0.8-1.4V 700mA | ||
| GT-3535R1300-G1D2 | 1-3W | SWIR 1300-1350 nm | Tajvan Epileds 42mil/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 0.8-1.4V 700mA | ||
| GT-3535R1400-G1D2 | 1-3W | SWIR 1400-1450nm | Tajvan Epileds 42mil/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 0.6-1.2V 700mA | ||
| GT-3535R1500-G1D2 | 1-3W | SWIR 1500-1550nm | Tajvan Epileds 42mil/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 0.6-1.2V 700mA | ||
| GT-3535R1575-G1D2 | 1-3W | SWIR 1575-1580nm | Tajvan Epileds 42mil/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 0.6-1.2V 700mA | ||
| GT-3535R1630-G1D2 | 1-3W | SWIR 1630-1650nm | Tajvan Epileds 42mil/ 30 stepeni, 60 stepeni, 90 stepeni, 120 stepeni | 0.6-1.2V 700mA | ||
IR 810nm 3535 SMD LED dioda stricture
 |
 |
|
Ugao osvetljenja 120 stepeni, silikonsko sočivo kupole 120 stepeni |
Ugao osvetljenja od 90 stepeni, kupolasta silikonska sočiva (MOQ 2000 kom) Ugao osvetljenja od 60 stepeni, kupolasto silikonsko sočivo (MOQ 2000 kom) Ugao osvjetljenja od 30 stepeni, kupolasta silikonska sočiva (MOQ 2000 kom) |
Aluminijumska LED PCBA sastavljena od strane GMKJ (nacrt PCB-a i BOM obezbeđuju naši klijenti)
GMKJ ima sopstvenu-sopstvenu SMT LED pcb liniju za montažu, uključujući mašinu za automatsko biranje i postavljanje, automatsku mašinu za nanošenje paste za lemljenje, pećnicu za reflow na visokoj temperaturi.
U mogućnosti smo da uradimo montažu LED PCB ploče za naše klijente ako su u mogućnosti da nam dostave crteže PCB ploča i BOM listu PCB ploča.
IR 810nm 3535 SMD LED dioda Dimenzija
IR 810nm 3535 SMD LED diodaElektrične specifikacije
|
Parametar |
Simbol |
Uslovi |
Min |
Avg. |
Max |
Jedinice |
|
Forward Voltage |
VF |
IF=700mA |
1.40 |
-- |
1.80 |
V |
|
Spoj termičke otpornosti To Board |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
stepenC/W |
|
RadiantFlux |
Φe |
IF=700mA |
400 |
-- |
600 |
mW |
|
Peaktalasna dužina |
λp |
IF=700mA |
805 |
-- |
810 |
nm |
|
Reverse Current |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Ugao gledanja [1] |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
Deg |
Zašto se 810nm LED diode široko koriste za crveno terapijsko svjetlo? Koja je njegova prednost u odnosu na talasnu dužinu od 850nm?
810nm se obično koristi u crvenoj/NIR terapiji uglavnom zato što je blizu jednog od apsorpcijskih vrhova mitohondrijskih enzima (kao što je citokrom c oksidaza). Jednostavnije rečeno, tijelo može "iskoristiti" ovu talasnu dužinu malo efikasnije, pa se efekat fotobiomodulacije obično smatra jačim.
U poređenju sa 850nm:
Efikasnost:
810nm se općenito smatra "biološki aktivnijim", tako da se često koristi u profesionalnijim ili medicinskim-primjenama.
penetracija:
850 nm može prodrijeti malo dublje u tkivo, dok je 810 nm još uvijek duboko, ali se usput malo više apsorbira.
Efikasnost:
850nm LED diode su obično efikasnije i lakše se dobijaju veći izlaz, zbog čega su vrlo česte u komercijalnim proizvodima.
Vidljivost:
850nm ima blagi crveni sjaj, dok je 810nm skoro potpuno nevidljiv.
Dakle u praksi:
810nm se često bira kada je fokus više na performansama terapije
850nm se široko koristi kada su efikasnost, cijena i izlazna snaga važniji
Oba se široko koriste, samo sa malo drugačijim prioritetima
Sa ove stranice možete preuzeti tablicu sa podacima za povezane SMD LED diode.
Ako trebate više detalja kao što su cijena, minimalna količina narudžbe, status zaliha i vrijeme isporuke, kontaktirajte direktno s GMKJ LEDs!
